数控加工电子烟配件时的工艺分析!

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

数控加工电子烟配件时的工艺分析!

发布日期:2019-10-10 作者: 点击:

(1)、数控加工电子烟配件图中的尺寸标注方法

配件图上的尺寸是制造、检验配件的重要依据,生产中要求配件图中的尺寸不允许有任何差错。在配件图上标注尺寸,除要求正确、完整和清晰外,还应考虑合理性,既要满足设计要求,又要便于加工、测量。关于尺寸标注主要包括功能尺寸、非功能尺寸、公称尺寸、基本尺寸、参考尺寸、重复尺寸等等。 该配件图说标注的尺寸均完整、无误,使加工者容易分析、测量、加工,根据这些尺寸精度,确定其毛坯。

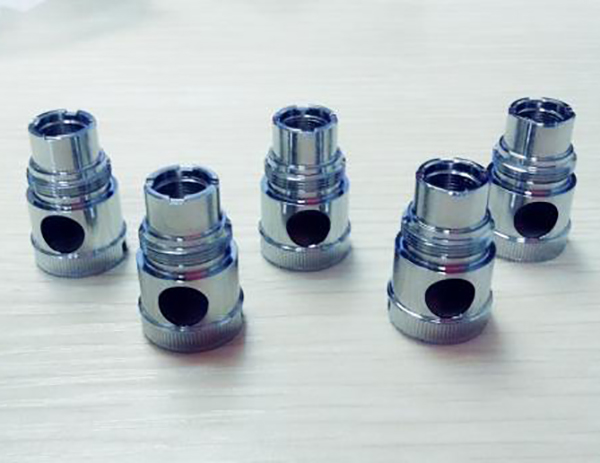

电子烟配件


(2)、分析数控加工电子烟配件轮廓的几何要素

该配件的轮廓主要由圆柱面、球面、沟槽及键槽、内孔等等。

(3)、分析数控加工电子烟配件的结构工艺性

该配件为细长轴,细长轴具有直径小、长度太长等特点,加工起来悬身长度太长了,容易出现震刀或加工的表面粗糙度值太低,所以加工时需要用辅助的跟刀架和辅助夹具。还有热处理时所注意的,因为冷作硬化后会变形,出现躬行或S型。

(4)、分析数控加工电子烟配件的精度及技术要求

①、该配件精度及各项技术要求齐全、合理

②、该工序中的数控切削加工精度要求较高,在数控机床中可以达到此要求,在加工中分为粗加工,半精加工,精加工三个步骤进行。

③、图中Φ90的外圆尺寸的左端均有较高的位置精度要求,此段所有工序应在一次装夹过程中完成,键槽除外。

④、对表面粗糙度要求较高的表面,应采用圆周恒线速度切削。
